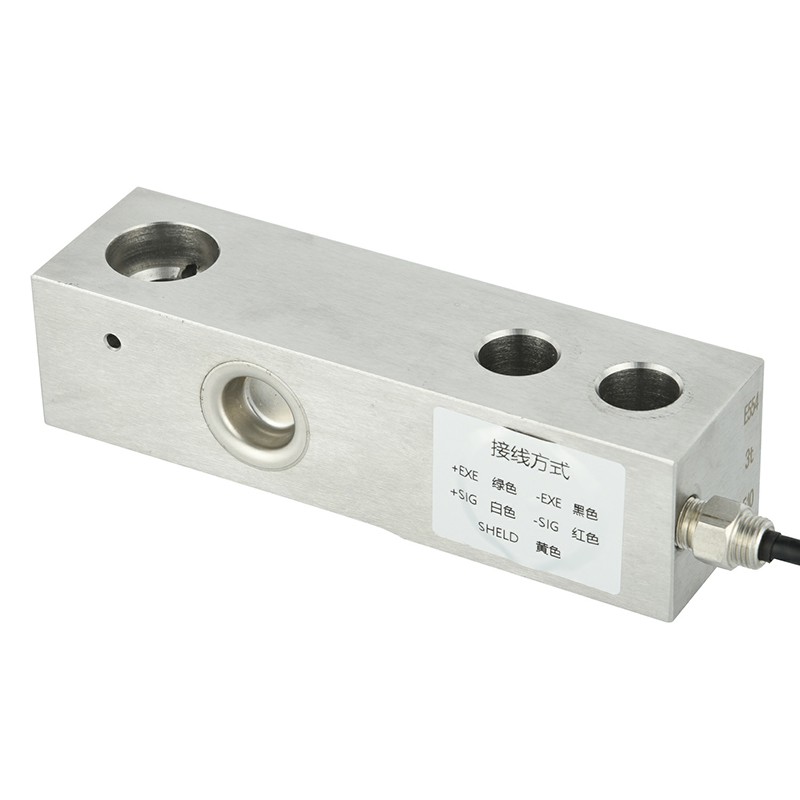

Krótkie wprowadzenie
Belka obciążnikowa to wyspecjalizowany przetwornik siły, który wykorzystuje konfigurację belki wspornikowej do przekształcania obciążenia mechanicznego na sygnał elektryczny. Konstrukcja ta doskonale zapewnia dokładne i stabilne pomiary w kompaktowych instalacjach, w których tradycyjne ogniwa kolumnowe lub ogniwa typu S- są niepraktyczne.
Funkcja
1. Wiązka ogniw obciążnikowych ma niski profil i sztywną konstrukcję, zapewnia szybki czas reakcji i minimalne ugięcie, dzięki czemu nadaje się do zadań ważenia dynamicznego.
2. Integracja tensometrów z kompensacją temperatury-zapewnia stałą moc wyjściową w różnych warunkach otoczenia, redukując dryf.
3. Prosty interfejs mechaniczny pozwala na łatwy montaż i ustawienie, minimalizując błędy instalacji i przestoje konserwacyjne.
Specyfikacja rdzenia
| Zakres obciążenia |
0.25,0.5,1,2,3,5t |
| Znamionowa moc wyjściowa (mV/V) |
2.0±0.002 |
| Kompleksowy błąd | ±0,02% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 381±4/350±3 |
| Specyfikacja długości drutu |
Φ5 X 6M Lub dostosowane na życzenie |
| Metoda okablowania | Zielony -------- Wzbudzenie + Czarny--------Pobudzenie- Biały-----Sygnał+ Czerwony-------Sygnał- |
Aplikacja
1. Typ belki obciążnikowej jest szeroko stosowany w systemach ważenia zbiorników i silosów do monitorowania poziomu materiałów sypkich z wysoką powtarzalnością.
2.Zatrudniony w urządzeniach medycznych, takich jak podnośniki pacjentów i sprzęt rehabilitacyjny, aby zapewnić bezpieczne i kontrolowane przenoszenie ładunków.
3. Stosowane w maszynach rolniczych do-monitorowania w czasie rzeczywistym plonów lub mechanizmów dystrybucji paszy.
Szczegółowa specyfikacja modelu ZH-LJ
|
Pojemność |
0.25,0.5,1,2,3,5t |
Tworzywo |
stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
2.0±0.002 |
Nieliniowość- |
±0,02% FS |
|
Histereza |
±0,02% FS |
Powtarzalność |
±0,01% FS |
|
Pełzanie (30 minut) |
±0,02% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,02%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,02%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
381±4 |
Rezystancja wyjściowa (Ω) |
350±3 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-15 V (DC) |
|
Skompensowany zakres temperatur |
-10~+40 stopni |
Zakres temperatur pracy |
-40~+65 stopni |
|
Bezpieczne przeciążenie |
150% FS |
Przerywanie ładowania |
300% FS |
|
Kabel |
Φ5 X 6M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście:zielony+czarny- Wyjście:biały + czerwony- |

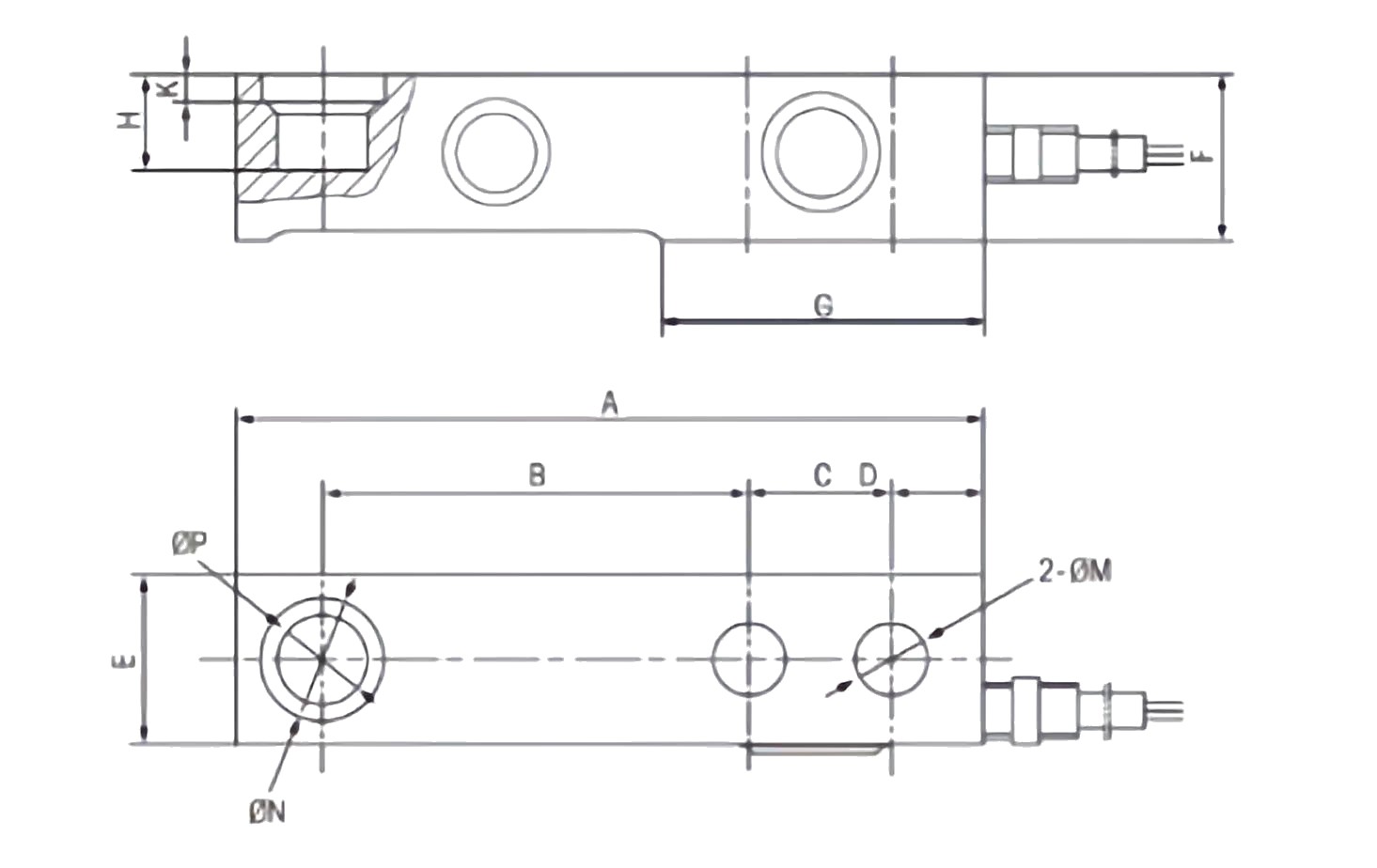

Schemat poglądowy
Specjalna tabela rozmiarów
|
Obciążenie znamionowe (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
