Krótkie wprowadzenie

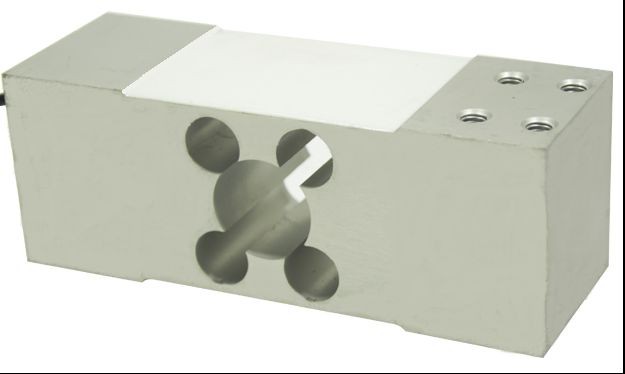

Aluminiowy jednopunktowy czujnik tensometryczny to kompaktowy,-precyzyjny czujnik przeznaczony do dokładnego pomiaru siły lub ciężaru w jednej płaszczyźnie. Wykorzystując elastyczny korpus ze stopu aluminium, czujnik ten działa na zasadzie technologii tensometrycznej, przekształcając siłę mechaniczną w sygnał elektryczny. Znana ze swojej doskonałej liniowości i niskiego ugięcia, jedno-konstrukcja punktowa umożliwia dokładne pomiary nawet wtedy, gdy ładunek nie jest umieszczony idealnie na środku platformy. Dzięki temu jest to ekonomiczne-i wysoce wydajne rozwiązanie do lekkich i średnich-zadań ważenia, w których przestrzeń jest ograniczona, a kluczowa jest precyzja.
Funkcja
Dokładność przycinania w narożnikach: Wyjątkową cechą jest możliwość „przycinania w narożnikach”, która zapewnia spójne i dokładne odczyty na całej powierzchni platformy wagowej. Eliminuje to potrzebę skomplikowanej kalibracji, gdy ładunek jest umieszczony-niecentrycznie, co upraszcza integrację systemu.
Lekki i odporny na korozję: aluminiowy jednopunktowy czujnik tensometryczny jest wykonany z-wysokiej jakości stopu aluminium. Czujnik ten jest znacznie lżejszy niż jego odpowiedniki ze stali, a jednocześnie zapewnia dobrą odporność na utlenianie i korozję. Dzięki temu jest łatwy w obsłudze podczas instalacji i nadaje się do czystych, suchych środowisk.
Kompaktowa i niskoprofilowa konstrukcja: Niewielka obudowa pozwala na łatwe osadzenie go w kompaktowych urządzeniach bez zwiększania znacznej wysokości lub masy. Niski profil przyczynia się również do powstania stabilnej, sztywnej konstrukcji, która szybko reaguje na zmiany obciążenia.
Specyfikacja rdzenia
| Zakres obciążenia | 60-500kg |
| Znamionowa moc wyjściowa (mV/V) | 2,0 ± 0,1 mV/V |
| Kompleksowy błąd | ±0,02% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 410±15/350±3 |
| Specyfikacja długości drutu | 5,4 X 3 M Lub dostosowane na życzenie |
| Metoda okablowania |
Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- |
Aplikacja
Aluminiowy jednopunktowy czujnik wagowy jest preferowanym wyborem w przypadku wag stołowych do sprzedaży detalicznej i maszyn do liczenia walut. W punkcie--sprzedaży zapewnia szybkie i dokładne pomiary wagi takich przedmiotów, jak świeże produkty lub towary pakowane. Jego zdolność do zachowania dokładności nawet w przypadku-przedmiotów znajdujących się poza centrum (np. owoców o dziwnym kształcie) zapewnia uczciwe ceny i wiarygodne dane dotyczące transakcji.
Szczegółowa specyfikacja modelu ZH-LP3
|
Pojemność |
60-500kg |
Tworzywo |
Aluminium |
|
Znamionowa moc wyjściowa (mV/V) |
2.0±0.1 |
Nieliniowość- |
±0,02% FS |
|
Histereza |
±0,02% FS |
Powtarzalność |
±0,01% FS |
|
Pełzanie (30 minut) |
±0,02% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,02%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,02%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
410±15 |
Rezystancja wyjściowa (Ω) |
350±3 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Skompensowany zakres temperatur |
-10~+50 stopni |
Zakres temperatur pracy |
-20~+60 stopni |
|
Bezpieczne przeciążenie |
120% FS |
Przerywanie ładowania |
150% FS |
|
Kabel |
Φ 5.4 X 3M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |

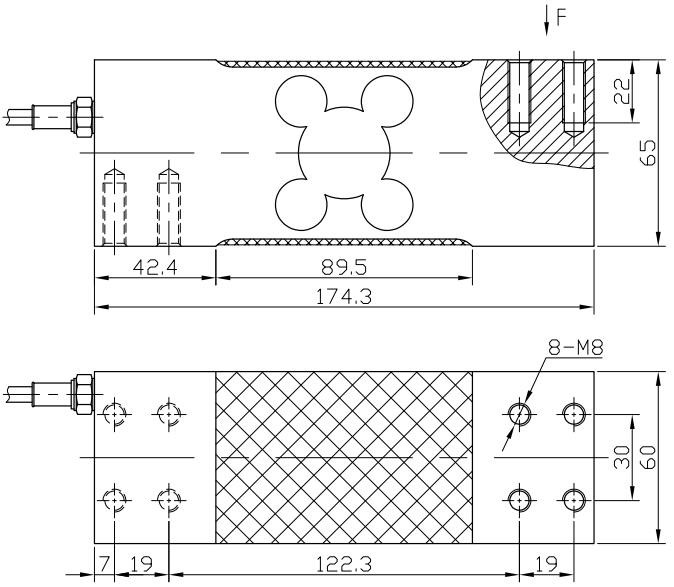

Schemat poglądowy
