Krótkie wprowadzenie
Czujnik obciążenia dźwigu to wytrzymałe-urządzenie do monitorowania obciążenia, zaprojektowane specjalnie do ważenia dźwigów, zapewniające dokładne sprzężenie zwrotne siły podczas operacji podnoszenia.
Funkcja
1. Czujnik obciążenia dźwigu jest wykonany z-odpornych na korozję materiałów stopowych, aby zachować wydajność w trudnych warunkach zewnętrznych i morskich.
2. Czujnik obciążenia dźwigu ma zwartą,-niskoprofilową konstrukcję, która bezproblemowo integruje się z istniejącym osprzętem dźwigu, nie utrudniając ruchu.
3. Zapewnia wyjście cyfrowe o wysokiej-rozdzielczości, kompatybilne z systemami telemetrycznymi, umożliwiające zdalne monitorowanie i rejestrowanie danych.
Specyfikacja rdzenia
| Zakres obciążenia | 1-10t |
| Znamionowa moc wyjściowa (mV/V) | 1,2 ±0,1 mV/V |
| Kompleksowy błąd | ±0,02% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 385±15/350±5 |
| Specyfikacja długości drutu | Φ4 X 0,5 M Lub dostosowane na życzenie |
| Metoda okablowania | Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- Zielony -----Sygnał+ Biały -------Sygnał- |
Aplikacja
Czujnik obciążenia dźwigu stosowany jest w portowych żurawiach kontenerowych do ciągłego śledzenia ciężaru podniesionego ładunku, pomagając operatorom unikać przypadków przeciążenia i zapewniając bezpieczeństwo przeładunku ładunków.
Model ZH-Specyfikacja szczegółowa CS2
|
Pojemność |
1-10t |
Tworzywo |
Stal stopowa |
|
Znamionowa moc wyjściowa (mV/V) |
1.2 ±0.1 |
Nieliniowość- |
±0,02% FS |
|
Histereza |
±0,02% FS |
Powtarzalność |
±0,01% FS |
|
Pełzanie (30 minut) |
±0,02% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,02%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,02%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
385±15 |
Rezystancja wyjściowa (Ω) |
350±5 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Skompensowany zakres temperatur |
-10~+50 stopni |
Zakres temperatur pracy |
-20~+60 stopni |
|
Bezpieczne przeciążenie |
150% FS |
Przerywanie ładowania |
200% FS |
|
Kabel |
Φ4 X 0.5M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |

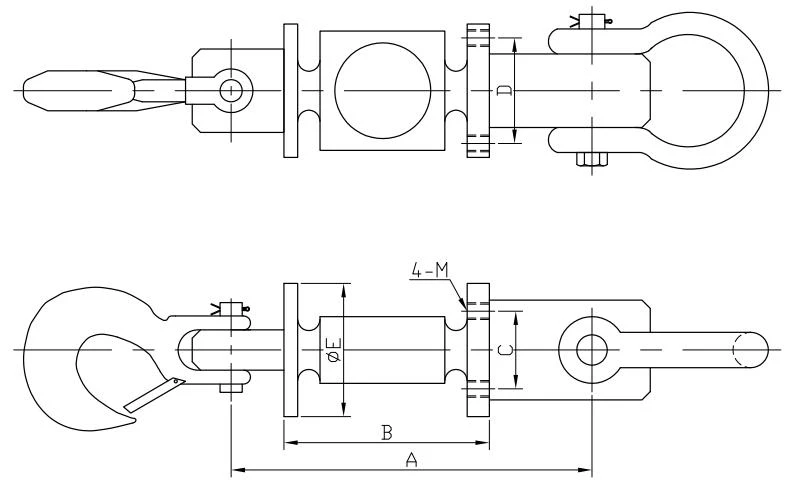

Schemat poglądowy
Specjalna tabela rozmiarów
|
Obciążenie znamionowe (t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
