Krótkie wprowadzenie

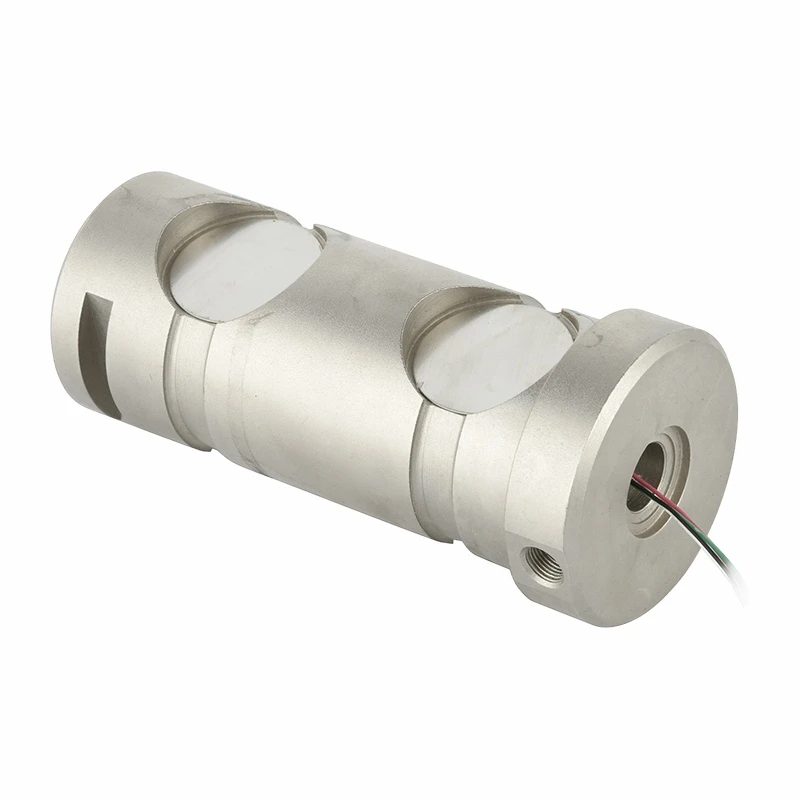

Czujnik obciążenia sworznia obciążnikowego to specjalistyczny czujnik siły zaprojektowany w celu zastąpienia standardowego sworznia zawiasu lub sworznia widełkowego, umożliwiający bezpośredni pomiar sił rozciągających lub ścinających w połączeniach mechanicznych. Zintegrowana konstrukcja eliminuje potrzebę stosowania dodatkowego sprzętu montażowego, dzięki czemu jest wysoce wydajnym rozwiązaniem do monitorowania obciążenia w czasie rzeczywistym.
Funkcja
1. Konstrukcja ze stopu-samolotu- o wysokiej wytrzymałości – czujnik obciążenia sworznia obciążnikowego jest wykonany ze stali stopowej-lotniczej lub stali nierdzewnej, co zapewnia wyjątkową wytrzymałość, odporność na zmęczenie i długoterminową-stabilność w-ciężkich warunkach pracy.
2. Całkowicie uszczelniona obudowa IP67 – Dzięki uszczelnionej obudowie, sworzeń obciążeniowy jest chroniony przed zanurzeniem w wodzie, kurzem i trudnymi warunkami środowiskowymi, zapewniając niezawodne działanie w zastosowaniach morskich, budowlanych i przemysłowych.
3. Szeroka wszechstronność zastosowań – Czujnik tensometryczny z kołkiem obciążnikowym można dostosować do stosowania w systemach dźwigowych, liniach cumowniczych, sprzęcie do transportu materiałów i stanowiskach testowych, obsługując zarówno statyczne, jak i dynamiczne pomiary siły.
Specyfikacja rdzenia
| Zakres obciążenia | 1t-50t |
| Znamionowa moc wyjściowa (mV/V) | 0,5 ~ 1,0 ± 0,10 mV/V Lub dostosowane na życzenie |
| Kompleksowy błąd | ±0,10%~0,5% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 385±10/350±3 Lub dostosowane na życzenie |
| Specyfikacja długości drutu | dostosowane na życzenie |
| Metoda okablowania | Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- Zielony -----Sygnał+ Biały -------Sygnał- |
Aplikacja
Ogniwo obciążnikowe z kołkiem obciążnikowym stosowane jest w systemach podnoszenia suwnic pomostowych w celu ciągłego monitorowania masy ładunku, zwiększając bezpieczeństwo operacyjne i zapobiegając przypadkom przeciążenia.
Szczegółowa specyfikacja modelu ZH-LPT
|
Pojemność |
1t-50t |
Tworzywo |
Stal stopowa/stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
0.5~ 1.0±0.10 Lub dostosowane na życzenie |
Nieliniowość- |
±0,10%~0,5% FS |
|
Histereza |
±0,10%~0,5% FS |
Powtarzalność |
±0,03% FS |
|
Pełzanie (30 minut) |
±0,05% FS |
Bilans zerowy |
±1,00%~2,00% FS |
|
Wpływ temperatury na zero |
±0,05%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,05%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
385±10 Lub dostosowane na życzenie |
Rezystancja wyjściowa (Ω) |
350±3 Lub dostosowane na życzenie |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Kompensowane zakres temperatur |
-10~+50 stopni |
Zakres temperatur pracy |
-20~+60 stopni |
|
Bezpieczne przeciążenie |
120% FS |
Przerywanie ładowania |
150% FS |
|
Kabel |
Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |
Schemat poglądowy
Pojemność i wymiary zewnętrzne A/B/C/D/L zależą od życzeń klientów
