Krótkie wprowadzenie

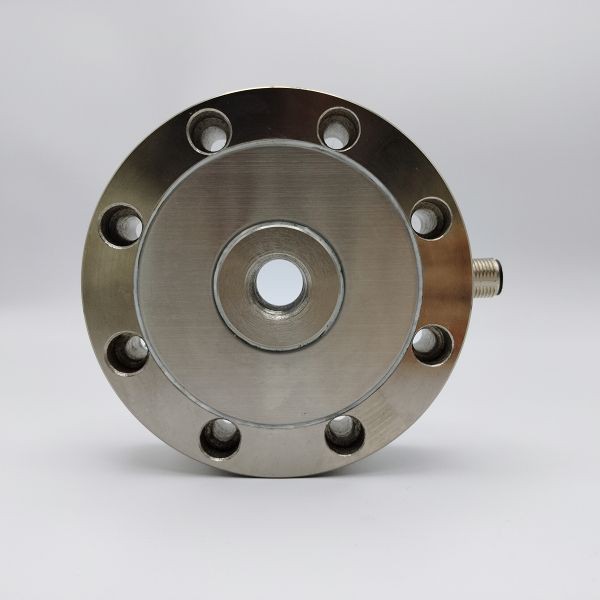

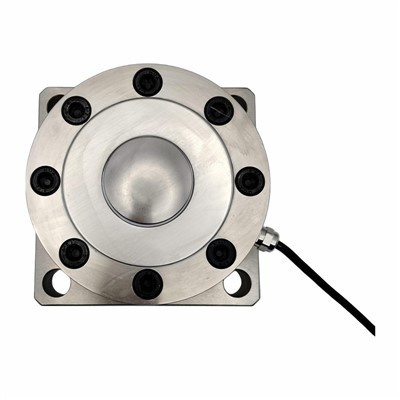

Niskoprofilowy czujnik obciążenia naleśnikowego to wyspecjalizowany czujnik siły ściskającej charakteryzujący się charakterystyczną krótką geometrią-podobną do dysku. Zaprojektowany tak, aby przypominał płaski „naleśnik”, czujnik ten wykorzystuje gruby, sztywny metalowy dysk-zazwyczaj wykonany z-stal stopową o wysokiej wytrzymałości-z tensometrami strategicznie połączonymi z jego wewnętrzną strukturą. W przeciwieństwie do czujników z wyższą-kolumną, ich głównym celem inżynieryjnym jest zapewnienie maksymalnej sztywności przy minimalnym ugięciu pionowym. Ten solidny, przysadzisty profil sprawia, że jest to idealne rozwiązanie do zastosowań związanych z ważeniem-o dużym udźwigu, gdzie wysokość konstrukcyjna jest ograniczona i istotna jest odporność na momenty zginające.
Funkcja
1. Minimalne ugięcie pod obciążeniem: Najbardziej charakterystyczną cechą niskoprofilowego ogniwa obciążnikowego Pancake jest jego wyjątkowa sztywność. Dzięki grubemu, elastycznemu elementowi-w kształcie dysku ulega on znikomemu przemieszczeniu w pionie (często w zakresie mikronów) nawet przy pełnym-obciążeniu znamionowym, dzięki czemu platforma ważąca pozostaje praktycznie nieruchoma.
2. Wysoka odporność na siły nie-osiowe: szeroka, płaska powierzchnia ładunkowa zapewnia wyjątkową stabilność w przypadku sił pasożytniczych, w tym momentów zginających i obciążeń bocznych. Gwarantuje to, że mierzony sygnał odzwierciedla czystą kompresję pionową, na którą nie mają wpływu drgania mechaniczne lub obciążenie niecentryczne.
3. Kompaktowa i-oszczędna konstrukcja: kształt przypominający naleśnik- pozwala zmieścić go w ograniczonych przestrzeniach, w których nie da się zamontować wyższego czujnika wagowego. Ten niski-profil ma kluczowe znaczenie dla integracji systemów ważących z istniejącymi maszynami o ograniczonym prześwicie pionowym.
Specyfikacja rdzenia
| Zakres obciążenia | 0.1~300t |
| Znamionowa moc wyjściowa (mV/V) | 1,5±0,005 lub 2,0±0,005 |
| Kompleksowy błąd | ±0,03% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 760±15(385±10) lub 700±5(350±5) |
| Specyfikacja długości drutu | Φ5 X 6M Lub dostosowane na życzenie |
| Metoda okablowania |
Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- |
Aplikacja
Niskoprofilowy czujnik obciążenia naleśnikowego jest preferowanym wyborem w przypadku systemów monitorowania pras hydraulicznych. Podczas tłoczenia metali lub formowania wtryskowego tworzyw sztucznych tłok prasy ma bardzo ograniczony ruch pionowy. Niskoprofilowy czujnik tensometryczny do naleśników można osadzić bezpośrednio w stole prasy, aby mierzyć tonaż w czasie rzeczywistym-bez zakłócania skoku maszyny, zapewniając jakość procesu i zapobiegając przeciążeniu sprzętu.
Specyfikacja
|
Pojemność |
0.1~300t |
Tworzywo |
Stal stopowa/stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
1.5±0.005 2.0±0.005 |
Nieliniowość- |
±0,03% FS |
|
Histereza |
±0,03% FS |
Powtarzalność |
±0,03% FS |
|
Pełzanie (30 minut) |
±0,03% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,02%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,02%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
760±15 385±10 |
Rezystancja wyjściowa (Ω) |
700±5 350±5 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia 供桥电压 |
5 V-15 V (DC) |
|
Skompensowany zakres temperatur |
-10~+40 stopni |
Zakres temperatur pracy |
-10~+70 stopni |
|
Bezpieczne przeciążenie |
150% FS |
Przerywanie ładowania 极 |
200% FS |
|
Kabel |
Φ5 X 6M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |

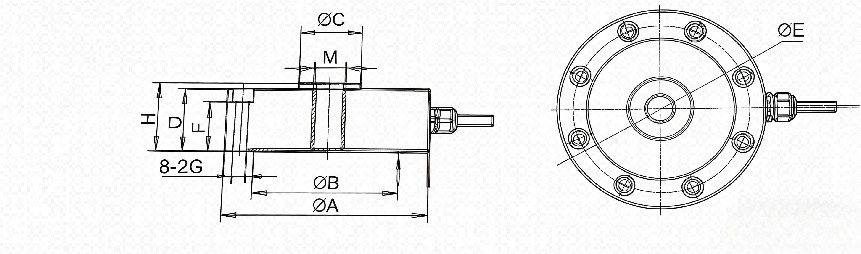

Schemat poglądowy
Specjalna tabela rozmiarów
|
Oceniono obciążenie(t) |
A |
B |
C |
D |
E |
F |
G |
H |
M |
|
0.1.0.2.0.5 |
75 |
55 |
18 |
27 |
63 |
21 |
5.5 |
30 |
M12×1.5 |
|
1,2,3,5 |
105 |
75 |
32 |
34 |
89 |
26.8 |
7.5 |
37 |
M16×1.5 |
|
10,15,20,25 |
124 |
83 |
39 |
48 |
101.8 |
38 |
8.5 |
52 |
M32×1.5 |
|
30,60 |
145 |
98 |
50 |
54 |
116.8 |
42 |
10.5 |
58 |
M40×1.5 |
|
100 |
200 |
132 |
76 |
70 |
162 |
64 |
12.5 |
83 |
M60×2 |
|
150-200t |
250 |
170 |
110 |
90 |
210 |
70 |
17 |
100 |
M80×3 |
|
300t |
320 |
220 |
162 |
100 |
270 |
80 |
17 |
100 |
M96×4 |
