Krótkie wprowadzenie
Miniaturowy czujnik obciążenia to bardzo kompaktowe urządzenie przeznaczone do pomiaru masy lub siły z dużą dokładnością w zastosowaniach o ograniczonej przestrzeni.
Funkcja
1. Precyzyjny sygnał wyjściowy nawet przy małych zmianach obciążenia, zapewniający niezawodne gromadzenie danych.
2. Trwałe,-odporne na korozję materiały odpowiednie do trudnych warunków przemysłowych.
3. Miniaturowy czujnik obciążenia jest kompatybilny ze standardowymi systemami gromadzenia danych, co ułatwia integrację.
Specyfikacja rdzenia
| Zakres obciążenia | 100 kg ~ 5000 kg |
| Znamionowa moc wyjściowa (mV/V) | 1,5 ± 10% mV/V |
| Kompleksowy błąd | ±0,05% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 760± 15/700±5 |
| Specyfikacja długości drutu | Φ4 X 1,5 M Lub dostosowane na życzenie |
| Metoda okablowania | Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- Zielony -----Sygnał+ Biały -------Sygnał- |
Aplikacja
Miniaturowy czujnik obciążenia jest stosowany w zautomatyzowanych urządzeniach mechanicznych, takich jak ramiona robotów, do monitorowania siły chwytania, zapobiegając uszkodzeniu delikatnych komponentów podczas procesów montażu.
Szczegółowa specyfikacja modelu ZH-WC101
|
Pojemność |
100 kg ~ 5000 kg |
Tworzywo |
Stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
1.5± 10% |
Nieliniowość- |
±0,05% FS |
|
Histereza |
±0,05% FS |
Powtarzalność |
±0,05% FS |
|
Pełzanie (30 minut) |
±0 03% FS |
Bilans zerowy |
± 1 00% FS |
|
Wpływ temperatury na zero |
±0,05%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,05%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
760± 15 |
Rezystancja wyjściowa (Ω) |
700±5 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Skompensowany zakres temperatur |
- 10~+50 stopnia |
Zakres temperatur pracy |
-20~+60 stopni |
|
Dozwolone przeciążenie |
120% FS |
Przerywanie ładowania |
150% FS |
|
Kabel |
Φ4 X 1.5M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |

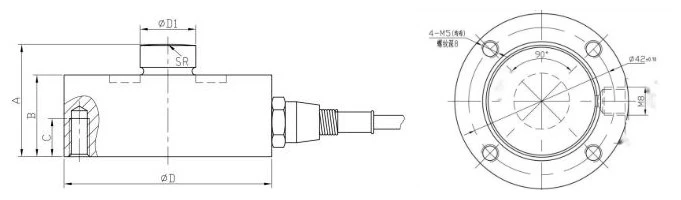

Schemat poglądowy
Specjalna tabela rozmiarów
|
Obciążenie znamionowe(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10 kg ~ 2000 kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000 kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
