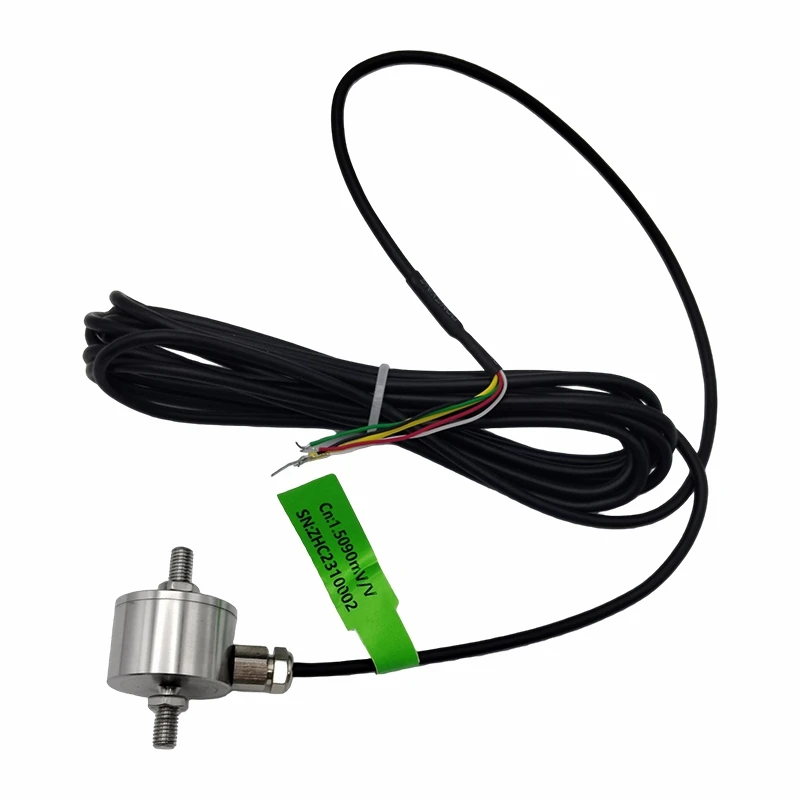

Krótkie wprowadzenie
Maleńki czujnik wagowy to wyjątkowo mały czujnik ważący przeznaczony do-wysokiej precyzji pomiaru siły w bardzo ograniczonych przestrzeniach.
Funkcja
1. Mały czujnik tensometryczny ma bardzo-mały rozmiar, co pozwala na zastosowanie w mikro-zespołach mechanicznych.
2. Szybki czas reakcji odpowiedni do dynamicznego monitorowania siły.
3. Niewielki czujnik tensometryczny charakteryzuje się niskim zużyciem energii, co idealnie sprawdza się w przypadku-zasilanych na baterie lub sprzętu przenośnego.
Specyfikacja rdzenia
| Zakres obciążenia | 500N-50KN |
| Znamionowa moc wyjściowa (mV/V) | 1,5 ± 20% mV/V |
| Kompleksowy błąd | ±0,1% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 700~1100/700~1100 |
| Specyfikacja długości drutu | Φ3 X 3M Lub dostosowane na życzenie |
| Metoda okablowania | Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- Zielony -----Sygnał+ Biały -------Sygnał- |
Aplikacja
Model ZH-WC201Szczegółowa specyfikacja
|
Pojemność |
500N-50KN |
Tworzywo |
Stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
1.5± 20% |
Nieliniowość- |
±0,1% FS |
|
Histereza |
±0,1% FS |
Powtarzalność |
±0,1% FS |
|
Pełzanie (30 min) |
±0,1% FS |
Bilans zerowy |
± 2,00% pełnej skali |
|
Wpływ temperatury na zero |
±0,05%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,05%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
700~1100 |
Rezystancja wyjściowa (Ω) |
700~1100 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Skompensowany zakres temperatur |
- 10~+50 stopnia |
Zakres temperatur pracy |
-20~+60 stopni |
|
Dozwolone przeciążenie |
120% FS |
Przerywanie ładowania |
200% FS |
|
Kabel |
Φ3 X 3M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |
Schemat poglądowy
Specjalna tabela rozmiarów
|
Obciążenie znamionowe (N/KN) |
A |
B |
C |
E |
F |
G |
M |
R |
Z |
|
500N-1KN |
26 |
44.5 |
18.5 |
13 |
9.9 |
13.5 |
M5 |
20 |
2.7 |
|
2KN-20KN |
26 |
60 |
27.5 |
21 |
16 |
21 |
M10 |
40 |
5 |
|
50KN |
46 |
84 |
40 |
28 |
21.5 |
28 |
M16*1.5 |
80 |
8 |
