Krótkie wprowadzenie

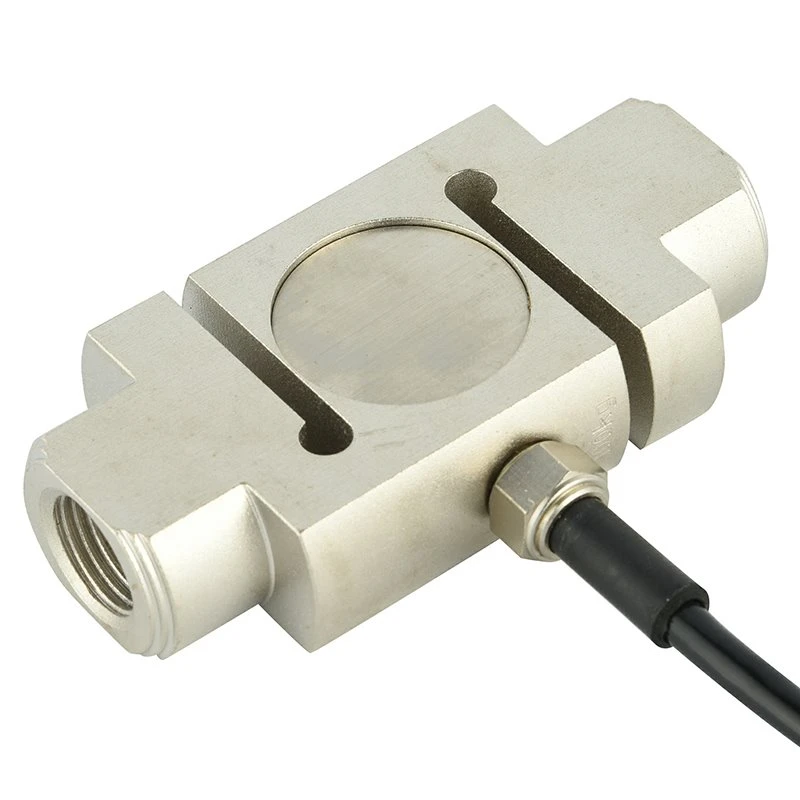

Ogniwo obciążnikowe S Beam to urządzenie-wykrywające siłę, o konstrukcji w kształcie litery „S”-, zoptymalizowane pod kątem dokładnego pomiaru zarówno sił rozciągających, jak i ściskających. Działa na zasadzie tensometrów, które wykrywają odkształcenia spowodowane przyłożonym obciążeniem i przetwarzają je na moc elektryczną.
Funkcja
1. Wykonane z-wytrzymałej stali stopowej lub stali nierdzewnej, aby zapewnić trwałość i odporność na zużycie, korozję i zmiany temperatury.
2. Uszczelnienie za pomocą kleju (uszczelnienie klejem) w celu ochrony elementów wewnętrznych przed wilgocią, kurzem i innymi zanieczyszczeniami środowiskowymi.
3. Ogniwo obciążnikowe S Beam wykorzystuje technologię tensometryczną do precyzyjnego pomiaru odkształceń mechanicznych, zapewniając stabilne i powtarzalne odczyty w różnych zakresach siły.
Specyfikacja rdzenia
| Zakres obciążenia | 100kg, 200kg, 300kg, 500kg, 700kg, 1000kg |
| Znamionowa moc wyjściowa (mV/V) | 2,0 ± 0,005 mV/V |
| Kompleksowy błąd | 0,03% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 650±10/650±5 |
| Specyfikacja długości drutu | Φ 5 * 3 m Lub dostosowane na życzenie |
| Metoda okablowania | Czerwony -------- Wzbudzenie+ Czarny--------Pobudzenie- Zielony -----Sygnał+ Biały -------Sygnał- |
Aplikacja
Ogniwo obciążnikowe S Beam jest szeroko stosowane w prasach do prasowania na gorąco i na zimno, sprzęcie do testowania materiałów, systemach ważenia lejów zasypowych i zbiorników, wagach dźwigowych oraz stanowiskach do badania rozciągania/ściskania, gdzie niezbędny jest niezawodny pomiar siły.
Specyfikacja szczegółowa modelu ZH-ST3
|
Pojemność |
100 200 300 500 700 1000 kg |
Tworzywo |
Stal stopowa/stal nierdzewna |
|
Znamionowa moc wyjściowa (mV/V) |
2.0 ± 0.005 |
Nieliniowość- |
±0,03% FS |
|
Histereza |
±0,03% FS |
Powtarzalność |
±0,01% FS |
|
Pełzanie (30 minut) |
±0,05% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,05%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,05%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
650±10 |
Rezystancja wyjściowa (Ω) |
650±5 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-10 V (DC) |
|
Skompensowany zakres temperatur |
-10~+50 stopni |
Zakres temperatur pracy |
-20~+60 stopni |
|
Bezpieczne przeciążenie |
120% FS |
Przerywanie ładowania |
150% FS |
|
Kabel |
Φ 5 X 3 M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: czerwony + czarny- Wyjście: zielony + biały- |
Schemat poglądowy
