Krótkie wprowadzenie
Czujnik obciążenia rozciągającego typu S-to precyzyjny czujnik siły, który może dokładnie mierzyć siły rozciągające zarówno w warunkach przemysłowych, jak i laboratoryjnych. Jego kompaktowy kształt litery „S” pozwala na obsługę obciążenia dwukierunkowego przy jednoczesnym zachowaniu wysokiej czułości i niezawodności.
Funkcja
1. Ogniwo obciążnikowe jest zwykle wykonane z wytrzymałej stali stopowej, aby wytrzymać duże obciążenia i odkształcenie w czasie.
2. Posiada zalewanie klejem (uszczelnianie klejem), aby chronić wewnętrzne elementy naprężające przed wilgocią, kurzem i substancjami żrącymi.
3. Czujnik obciążenia rozciągającego działa w oparciu o-zasadę odkształcenia o wysokiej precyzji, zgodnie z którą mechaniczne wydłużenie lub ściskanie zmienia opór elektryczny, tworząc mierzalny sygnał wyjściowy.
Specyfikacja rdzenia
| Zakres obciążenia | 50kg,100kg, 200kg, 300kg, 500kg,1000kg, 2000kg, 3000kg, 5000kg |
| Znamionowa moc wyjściowa (mV/V) | 2,0 ± 0,005 mV/V |
| Kompleksowy błąd | 0,02% FS |
| Rezystancja wejściowa/wyjściowa (Ω) | 81±4/350±1 |
| Specyfikacja długości drutu | Φ6 * 5 m Lub dostosowane na życzenie |
| Metoda okablowania | Zielony --------- Wzbudzenie + Czarny--------Pobudzenie- Biały ---------Sygnał+ Czerwony ---------Sygnał- Żółty -------- Sense+ Niebieski -------- Zmysł-- Tarcza -------- żółty (długi) |
Aplikacja
Czujnik tensometryczny jest powszechnie stosowany w betoniarniach cementu, systemach podnoszenia podwieszonego, wagach dźwigowych, monitorowaniu naprężenia kabli i maszynach do testowania materiałów, zapewniając dokładną kontrolę siły w wymagających środowiskach.
Szczegółowa specyfikacja modelu ZH-ST5
|
Pojemność |
50,100, 200, 300, 500,1000, 2000, 3000, 5000kg |
Tworzywo |
Stal stopowa |
|
Znamionowa moc wyjściowa (mV/V) |
2.0 ± 0.005 |
Nieliniowość- |
±0,02% FS |
|
Histereza |
±0,02% FS |
Powtarzalność |
±0,01% FS |
|
Pełzanie (30 minut) |
±0,02% FS |
Bilans zerowy |
±1,00% FS |
|
Wpływ temperatury na zero |
±0,02%FS/10 stopni |
Wpływ temperatury na moc wyjściową |
±0,02%FS/10 stopni |
|
Rezystancja wejściowa (Ω) |
381±4 |
Rezystancja wyjściowa (Ω) |
350±1 |
|
Rezystancja izolacji |
Większe lub równe 5000MΩ |
Napięcie wzbudzenia |
5 V-15 V (DC) |
|
Skompensowany zakres temperatur |
-10~+50 stopni |
Zakres temperatur pracy |
-20~+70 stopni |
|
Bezpieczne przeciążenie |
150% FS |
Przerywanie ładowania |
300% FS |
|
Kabel |
Φ6 X 5 M Lub dostosowane na życzenie |
Kod koloru kabla |
Wejście: zielony + czarny- Wyjście: biały + czerwony - Zmysł: żółty + niebieski- Tarcza: żółta (długa) Lub dostosowane na życzenie |

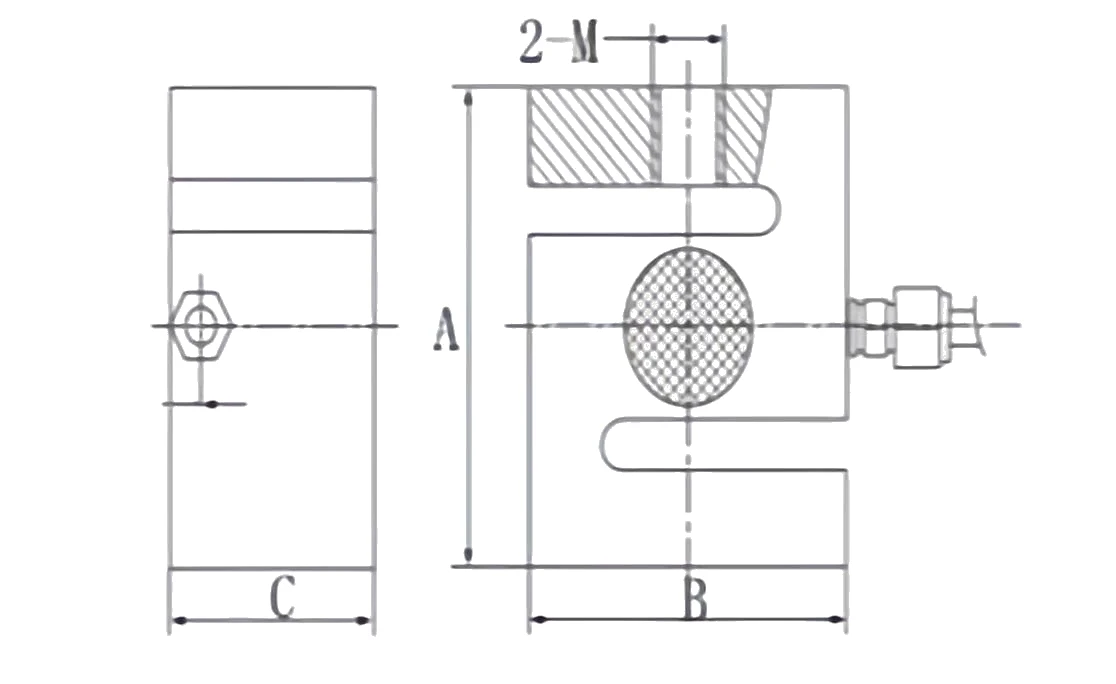

Schemat poglądowy
Specjalna tabela rozmiarów
|
Obciążenie znamionowe (kg) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
